INDXIA

INDXIA HP 시리즈는 PARALLEL CAM 기구를 사용한 할출 장치 입니다.
이 PARALLEL CAM 기구는 입ᆞ출력 축이 평행으로 구성되어 특히 1,2,3 분할 등의
소 분할이 요구 되어지는 컨베이어의 직진이송에 최고로 적합한 이상적인 평면 캠 기구입니다.

파라렐 인덱스는 입력 축에 병렬 고정된 2장의 판 캠과 입력 축과는 평행 관계에 있는 출력 축에 장착된 스파이더와
이 스파이더에 2장의 판 캠과 접촉하는 캠팔로워를 가진 평면 캠 기구의 간헐 할출 장치입니다.

HP시리즈 제품특징

  • 전달LOSS, 백래시가 적고 부드러운
    회전과 높은 토크를 얻고자하는 기계의
    감속기에 적합 합니다.

  • 당사 고유의 등속곡선 캠을 적용,
    높은 정밀도와 토크를 발휘합니다

HP시리즈 옵션사양

HP시리즈 모델은 토크쉴드와
웜감속기를 옵션사양으로
지원합니다.

< 토크쉴드 장착형 >

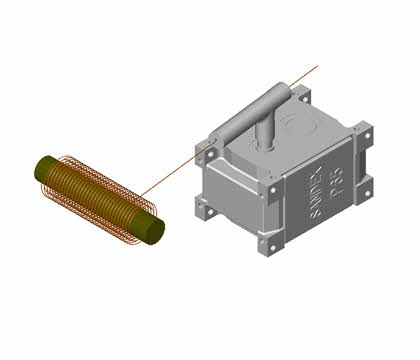

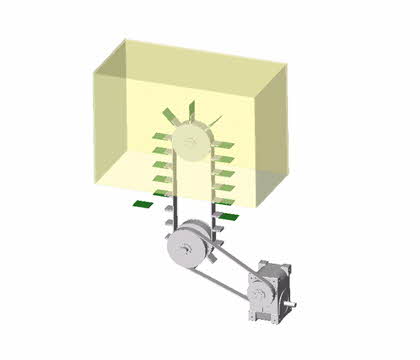

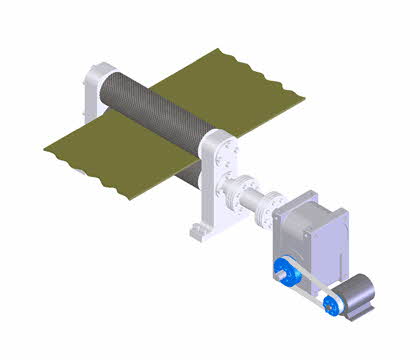

HP시리즈 사용예

제품 이미지를 클릭하시면 상세동작을 보실 수 있습니다.

HP시리즈 제품코드 요해

제품코드는 사이즈, 스톱수, 할부각, 캠곡선, 캠회전방향, 출력축형상, 입력축형상, 취부홀의 가공면, 자세, 특별사양등으로 구성되며,
일반적인 기계장치에 비해 복잡하고 그 조합 역시 방대합니다. 때문에 사용조건을 명확히 제시하시어 정확한 제품코드를 결정해야 합니다.
사용회전수, 요구정도등의 정보도 필요하므로 처음 사용하실 경우에는 먼저 당사 영업부서로 문의하여 주십시오.

제품코드
형식 예시 세부설명
형식 HP

기종을 의미합니다.

Size 200K

입력축과 출력축간의 축간거리(mm)를 의미합니다.

- HP TYPE MODEL의 경우 100~400mm까지 준비되어 있습니다.

분할수 01

입력축 1회전당 출력축의 분할(STOP)수를 의미합니다.

- 캠의 DWELL수등 사양에 따라 최대 8등분까지 가능합니다.

할부각 27

출력축 1할출에 필요한 캠의 할부각을 의미합니다.
예] 27 : 캠의 전체 360도중에서 270도는 출력축 할출동작을 구현하고, 나머지 90도는 출력축이 정지해 있게 됩니다.

- 할부각은 이동시간 : 정지시간(총 테크타임)의 비율로 결정됩니다.

캠곡선
코드
2

[2] MS 변형정현 곡선 - 표준사양 곡선입니다.
[3] MCV50 변형등속도 곡선
[5] MCV25 변형등속도 곡선

캠회전
방향
A

입력축의 회전방향에 대한 출력축의 회전방향을 나타냅니다.

- 구동원의 정, 역회전이 불가능한 기타 판캠등의 장비와 연동시에는 캠회전 방향 선정에 주의하십시오.

DWELL
표기없음

표기없음 : 1DWELL(표준사양 입니다.)
2 : 2DWELL(입력축 1회전시 출력축 2할출)

출력축
사양
S

S : Standard(표준사양)
L : TORQUE SHIELD 장착형 (토크리미터는 옵션사양 입니다.)

입력축
사양
2

1: T면 편측 입력축[R1] 감속기 장착 T면 편측 입력축

2 : U면 편측 입력축[R2] 감속기 장착 U면 편측 입력축

3 : 양측 입력축[R3] 감속기 장착 양측 입력축

취부홀
사양
VW

VW : V, W면 취부용 텝홀 가공

취부자세 1~6

- GL : Ground Level
- 취부자세에 따라 유면계 및 주,배유구 위치가 변경되오니 주의하십시오.

특주사양 /X

특주사양의 유무를 표기합니다.
- 외부 추가가공, 캠곡선 및 할부각등의 특주사양등, 최초 협의시 내용에 따릅니다.
