HANNZ MOTROLproduct

DynaStation

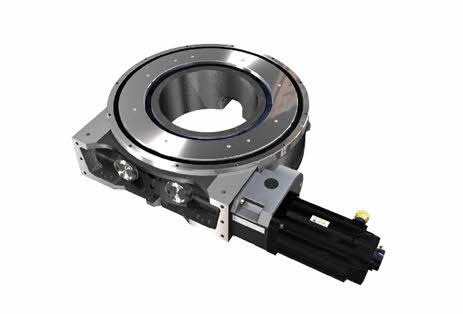

DynaDrive DSR 시리즈는 고부하,
고정밀 사용조건에 최적화된 서보모터
구동형의 고정밀 포지셔너 입니다.
(MAX 20ton 적재)

대구경 중공경과 낮은 작업 높이를 통해 사용자의 편의성은
물론, 정밀한 바렐캠 구조로 고정도 위치 결정과 높은 강성,
출력을 발휘합니다.

DSR 제품특징

  • 고정도, 고강성의 바렐캠 구조

    한즈모트롤의 독자적인 캠 제조기술로,
    정밀한 바렐캠 구조와 서보모터 구동을 통해,
    고정도의 위치 결정을 자유롭게 구현합니다.

    제품설명
    모델 DSR120 DSR160 DSR220 DSR300 DSR400
    허용적재중량 2,000kg 3,000kg 7,500kg 10,000kg 15,000kg
    출력테이블경 ￠290 ￠375 ￠500 ￠700 ￠900
    정정격 토크
    (N.m)    		 2,400 5,400 11,860 26,492 61,080

  • 대구경 출력 형상과 저중심 설계

    DSR 시리즈는 동종 제품 대비, 바닥부터 출력
    테이블 면까지의 높이가 가장 낮습니다.
    이를 통해 작업자의 안전성, 작업성을 향상
    시킬 수 있습니다.

    제품설명
    모델 DSR120 DSR160 DSR220 DSR300 DSR400
    허용적재중량 2,000kg 3,000kg 7,500kg 10,000kg 15,000kg
    출력테이블경 ￠290 ￠375 ￠500 ￠700 ￠900
    제품높이 175mm 205mm 225mm 250mm 280mm

  • 중간 감속기 내장

    종래의 서보모터를 구동원으로 사용하는 감속기
    제품들은 일반적인 서보모터 회전수(2,000 ~
    3,000rpm) 대비, 감속비가 부족한 경우가
    있습니다. DSR 시리즈는 중간감속기를 제품
    자체에 내장하여, 필요한 회전수를 맞출 수 있으며,
    상대적으로 작은 용량의 서보모터로 높은 출력을
    발휘할 수 있게 됩니다.

    제품설명
    모델 DSR120 DSR160 DSR220 DSR300 DSR400
    본체감속비 1/20 1/24 1/24 1/24 1/24
    중간감속비 1/5 1/5 1/5 1/5 1/7.5
    총감속비 1/100 1/120 1/120 1/120 1/180

  • 하우징 일체형 베어링

    자체 제작 하우징 일체형 4점지지 베어링은
    고강성, maintenance free 를 실현하며, 일체형의
    특성상 가공된 궤도면의 정밀도가 그대로 회전
    정밀도에 반영되기 때문에 회전체의 흔들림,
    진원도, 회전평탄도 부분에 있어서 최상의
    퍼포먼스를 구현합니다.
    - 한즈모트롤은 일반 종형 연삭기에 높은 주축
    정도를 통해, 궤도면을 가공하여 1미크론의
    가공정도를 구현합니다.

제품설명
항목 DSR120 DSR160 DSR220 DSR300 DSR400 DSR500
허용 적재 중량 2,000kg 3,000kg 7,500kg 10,000kg 15,000kg 20,000kg
선회 테이블 높이 175mm 205mm 225mm 250mm 280mm 340mm
선회 테이블 직경 Φ290mm Φ375mm Φ500mm Φ700mm Φ900mm Φ1,136mm
출력부 중공 경 Φ130mm Φ180mm Φ255mm Φ380mm Φ500mm Φ630mm
권장 서보 용량 1.5kW 2.0kW 3.5kW 7.5kW 11.5kW 15.0kW
표준 감속비 1/100 1/120 1/120 1/120 1/180 1/225
반복정도 0.05mm(r=1,000mm)

DSR 상품 코드 표

코드표
형식 사이즈 - 감속비 - 모터위치 커넥터위치 설치자세 - 옵션
DSR 220   120   R 1 H   B
DSR 300   120   R 2 V   T  M
DSR 500   225   R 3 H   T  B
코드표
항목 사이즈 감속비 비고
DSR 120 100 좌측의 표 이외의 감속비의 특주 대응에 대해서는 당사에 문의하여 주시기 바랍니다
160 120
220 120
300 120
400 180
500 225

  • 모터 위치

    • R(우) 표준 권장 위치

    • L(좌)

  • 커넥터 위치

    • 1 본체 안 측

    • 2 본체 앞 측

    • 3 출력축 면 측

    • 4 본체 아래면 측

  • 설치 자세

    • H 평면 자세

    • V 세로 자세

      ※DSR500은 평면자세 전용모델입니다.
      세로자세는 불가능 합니다.

    Z기타

    오일 실의 성능상 출력축이 아래면을 향하는 위치 설정은 되지 않습니다.

  • 옵션

    • T 출력 테이블 면 핀 홀 2개소

    • B 하우징 핀 홀 2개소

    • M 세로 자세용 마운트 4개

      ※T너트 볼트는 부속되지 않습니다.

DSR 사용예

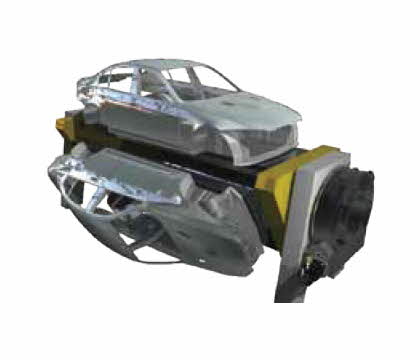

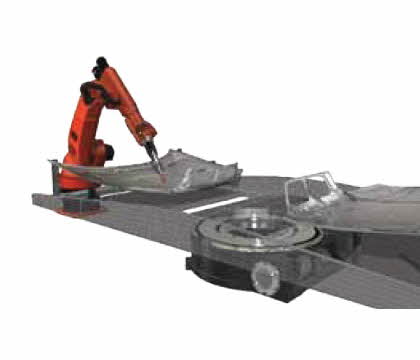

  • 용접공정 180도 회전

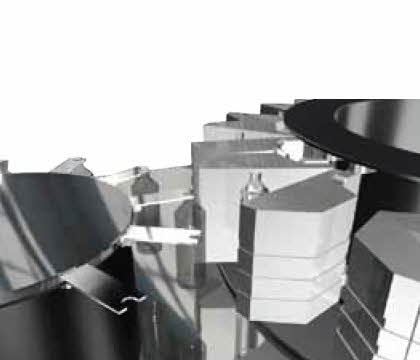

  • 성형 금형 할출

  • 조립 공정 수직 인덱스
