DynaDrive

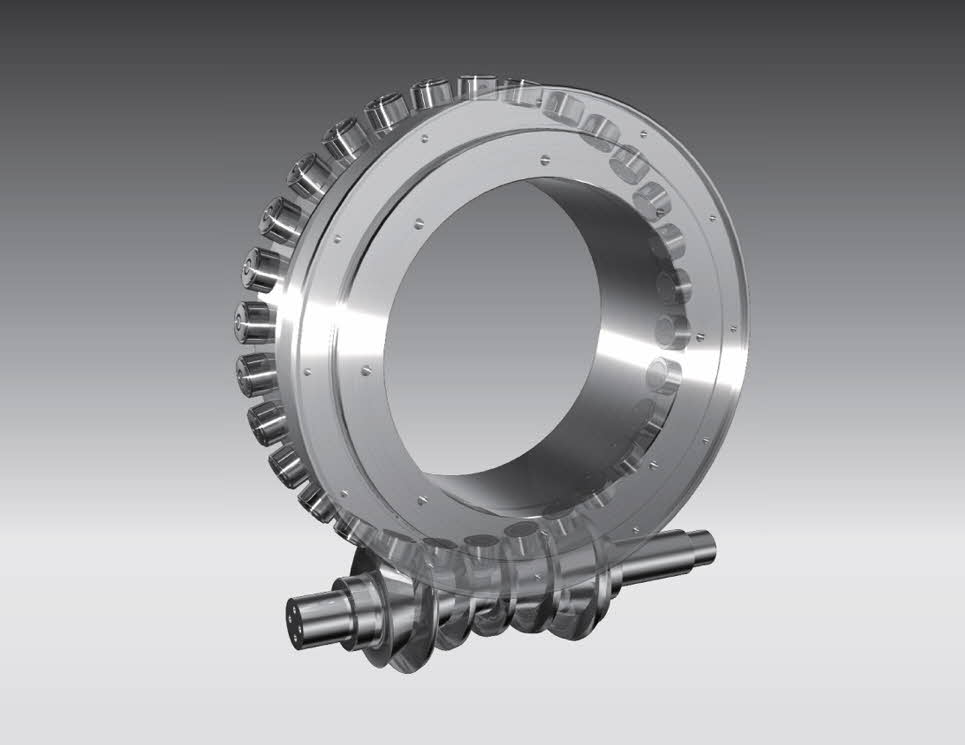

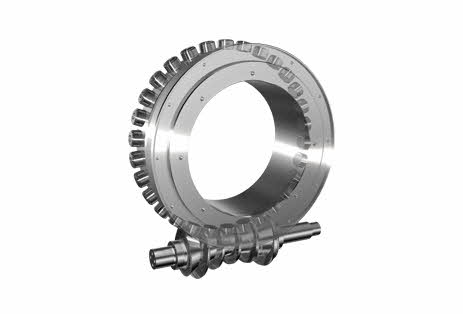

DYNA DRIVE 는 롤러 기어캠을 기반으로 한
"제로 백래시" 정밀 제어용 감속기구 입니다.

입출력 수평배치로 콤팩트한 구성이 가능하며 반도체 이송장비,
공작기계, 로보트 회전축 등 높은 강성과 정밀도가 필요한 용도에
최적화된 감속 메커니즘 입니다. 축간거리 40mm ~ 450mm 까지
사용자의 설계 컨셉에 따라 주문 제작이 가능하며, 당사의 일체형
베어링을 선택하여 제작도 가능합니다.

COMPONENT 제품특징

  • 고강성 제로 백래시

    다수의 롤러가 동시에 맞물려 백래시 제로의
    롤러기어 기구에 의해 정밀도와 강성을 모두 만족
    시켰습니다. 예압 조정 플랜지의 조정에 따라
    예압 조정 설정이 가능합니다. DynaDrive는 빠르고
    안정된 모션을 실현합니다.

  • 콤팩트한 입출력 수직 레이아웃

    DynaDrive는 입출력 축이 90도 수직 형상입니다.
    높이가 낮고 콤팩트한 수평 선회 축 설계가 필요한
    용도에 최적입니다. 또한 출력축의 중공은 배관,
    배선 등이 필요한 경우에 매우 유용합니다.

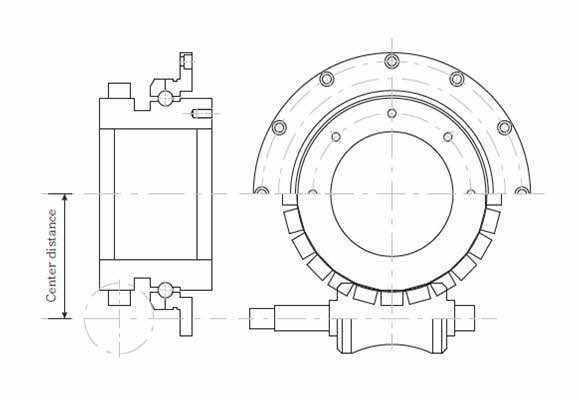

  • 일체형 베어링

    DynaDrive는 자체 설계를 이용한 출력 축과
    베어링의 일체화 구조를 채용하고 있으며 콤팩트
    하고 뛰어난 회전 정밀도를 실현하고 있습니다.
    예압 구조는 레디얼 및 엑시얼 하중을 동시에 받을
    수있습니다.

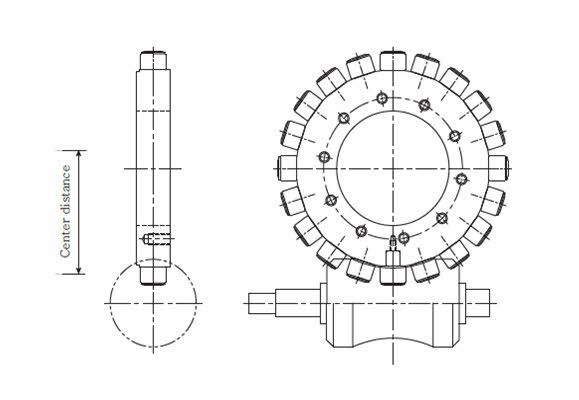

축간거리 40~450mm까지 대응 가능

COMPONENT 사용예

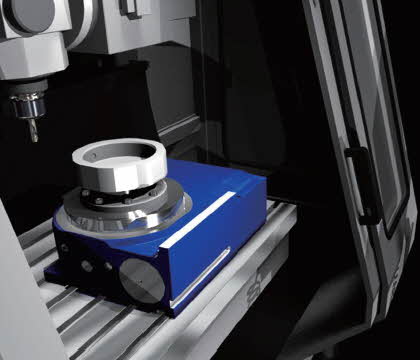

  • 공작기계

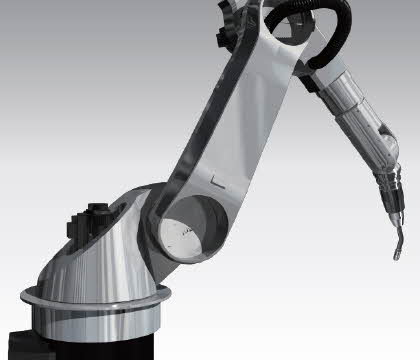

  • 로보트 회전축

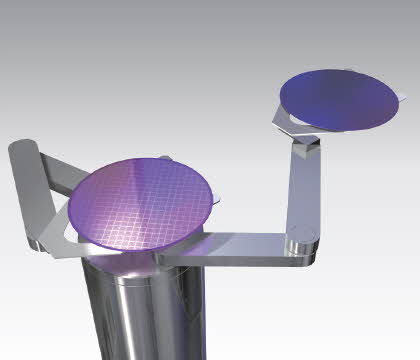

  • 반도체 이송장비
