INDXIA

INDXIA HD 시리즈는 “보다 빠르게, 보다 정확하게 사용은 쉽게”의 테마로
개발된 ROLLER GEAR CAM기구의 간헌할출장치 입니다.

INDXIA HD시리즈의 출력축은 SHAFT와 FLANGE 일체 형상으로, 사용목적에 따라 편리하게 이용 가능합니다. FLANGE면에 테이블, 암, 스프로켓,
기어 등을 직접 체결하고 SHAFT 를 이용하여 과부하로부터 할출장치를 보호하는 안전장치(TorqueShield)를 부착할 수도 있습니다.
뛰어난 안정성, 신뢰성, 고속성을 바탕으로, 콘베이어 구동 및 로터리 형태의 다양한 자동화 기계의 구동원으로 적용되고 있으며,
높은 생산성과 신뢰성을 바탕으로, 생산 시스템 자동화와 그로 인한 원가 절감 효과를 기대할 수 있습니다.

HD시리즈 제품특징

  • 소형~중형
    (축간거리 45~170mm)
    까지 표준화

  • STOP 수는 2~16
    STOP까지 표준화

  • 출력축은 SHAFT와
    FLANGE면 일체형으로
    부품장착의 편리성이 높음

  • 취부 자세와 취부 방향이
    자유로워 용도가 넓음

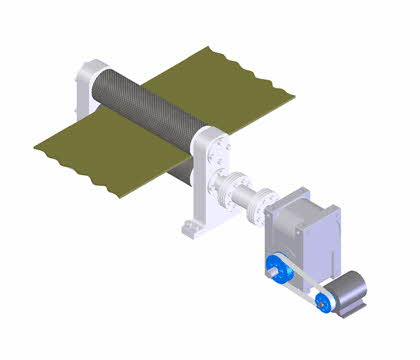

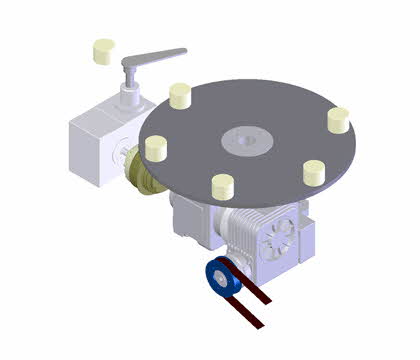

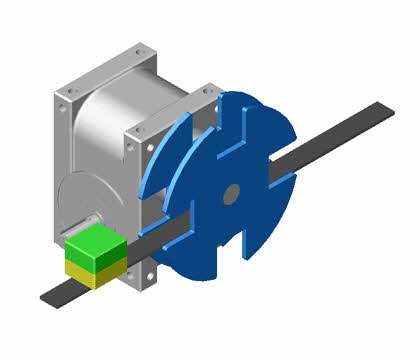

HD시리즈 사용예

제품 이미지를 클릭하시면 상세동작을 보실 수 있습니다.

HD시리즈 제품코드 요해

제품코드는 사이즈, 스톱수, 할부각, 캠곡선, 캠회전방향, 출력축형상, 입력축형상, 취부홀의 가공면, 자세, 특별사양등으로 구성되며,
일반적인 기계장치에 비해 복잡하고 그 조합 역시 방대합니다. 때문에 사용조건을 명확히 제시하시어 정확한 제품코드를 결정해야 합니다.
사용회전수, 요구정도등의 정보도 필요하므로 처음 사용하실 경우에는 먼저 당사 영업부서로 문의하여 주십시오.

제품코드
형식 예시 세부설명
형식 HD

기종을 의미합니다.
[HD]샤프트 타입 출력축
[HD***E]오실레이팅 드라이브(요동형)
[HD***R]감속기 Type(정지구간이 없는 임의 할출 방식)

Size 080

입력축과 출력축간의 축간거리(mm)를 의미합니다.

- HD TYPE MODEL의 경우 45~170mm까지 준비되어 있습니다.

분할수 08

입력축 1회전당 출력축의 분할(STOP)수를 의미합니다.

- 캠의 DWELL수등 사양에 따라 최대 48등분까지 가능합니다.
- HD**R 모델은 감속비를 나타냅니다.

할부각 27

출력축 1할출에 필요한 캠의 할부각을 의미합니다.
예] 27 : 캠의 전체 360도중에서 270도는 출력축 할출동작을 구현하고, 나머지 90도는 출력축이 정지해 있게 됩니다.

- 할부각은 이동시간 : 정지시간(총 테크타임)의 비율로 결정됩니다.
- (주)한즈모트롤의 INDXIA는 할부각을 최소 72도까지 구현가능합니다.
- HDE모델은 분할수와 할부각을 별도의 4자리 번호로 당사에서 결정합니다.
- HDR모델의 할부각은 모두 36(360도)로 표기됩니다.

캠곡선
코드
2

[1] 변형태형 MT곡선
[2] 변형정현 MS곡선 - 표준사양 곡선입니다.
[3] 변형등속도 MCV50
[4] (주)한즈모트롤의 오리지널 SHP-5 곡선

- 캠곡선 코드는 MS곡선을 표준으로 적용합니다. 기타 캠곡선 및 각종 Order-made사양은 별도 협의하여 주십시오.
- HDR모델은 [0]등속 캠곡선을 고정으로 사용합니다.

캠회전
방향
R

R : 입력축이 정회전할때 출력축은 반시계방향으로 회전합니다.
L : 입력축이 정회전할때 출력축은 시계방향으로 회전합니다.

- 구동원의 정, 역회전이 불가능한 기타 판캠등의 장비와 연동시에는 캠회전 방향 선정에 주의하십시오.

DWELL
표기없음

표기없음 : 1DWELL(표준사양 입니다.)
2 : 2DWELL(입력축 1회전시 출력축 2할출)
3 : 3DWELL(입력축 1회전시 출력축 3할출)

출력축
사양
S

S : Standard(표준사양)
L : TORQUE SHIELD 장착형 (토크리미터는 옵션사양 입니다.)

옵션
사양
M

M : 기어드모터 부착형
R : 웜감속기 부착형

- 웜감속기는 별도의 옵션사양 페이지를 참조하여 주십시오.

입력축
사양
3

1: T면 편측 입력축
2 : U면 편측 입력축
3 : 양측 입력축

취부홀
사양
VW

VW : V, W면 취부용 텝홀 가공

- 전면텝홀 가공 사양은 A로 표기되며, 선정시 미리 통지하여 주십시오.

특주사양 /X

특주사양의 유무를 표기합니다.
- 외부 추가가공, 캠곡선 및 할부각등의 특주사양등, 최초 협의시 내용에 따릅니다.
